KVYDQW-10kVA/50kV 無局放工頻耐壓試驗裝置

系統組成:

1. 變壓器控制臺      TCWJH-10kVA/50kV
2. 無局放試驗變壓器     YDQW-10kVA/50kV
3. 隔離濾波變壓器     GLB-10kVA/200V
4. 耦合電容器       OWF-50kV
5. 無局放保護電阻     BR-50kV/8K
6. 局部放電檢測儀     KVJF-2002



第一部分：TCWJH系列控制箱

一、產品用途

    TCWJH系列調壓控制箱能平滑輸出0～250的交流電壓，并具有多項監視與保護功能，與試驗變壓器、升流器等設備配套使用或其它電氣試驗.

二、產品特點

1. 監視功能：輸出電流、儀表電壓、零位指示、電源指示、工作指示、計時指示。
2. 保護功能：過流保護、時間繼電器。
3. 采用新型時間繼電器，計時范圍更廣。
4. 采用新型電流繼電器，更準確、更可靠，確保人身及設備安全。
5. 結構合理，體積小，重量輕。

三、技術指標

1. 輸入電壓：220V±10%  50HZ
2. 輸出電壓：0～250V
3. 輸出容量：10kVA
4. 計時范圍：1S～99H
5. 環境溫度：－20℃至50℃



第二部分：YDQW-10kVA/50kV充氣式無局放試驗變壓器

一、概述：

    YDQW充氣式無局放試驗變壓器采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。

二、結構：

1. YDQW系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－98>>標準要求。
2. YDQW系列產品采用優質冷軋30Q－130取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
3. YDQW產品是在普通變壓器的基礎上加上特殊的電氣結構及精細的制作工藝，使得此型號變壓器局部放電量很小，有利于用局放儀在高電壓狀態下判別其它電氣設備（如GIS、CVT、電纜附件、主變、互感器等）的局放量。

三、技術參數

1. 額定容量：10kVA
2. 輸入電壓：200V±10%
3. 輸出電壓：0-50kV
4. 額定電壓下系統局放量≤5PC
5. 輸出電流：200mA
6. 電壓精度：AC 1.5%
7. 電源失真度：＜3%
8. 絕緣介質：SF6氣體



第三部分：GLB-10kVA/200V隔離濾波變壓器

    主要結構為隔離變壓器及離波裝置，可以有效摒除電源中存在的雜波及各種干擾。

1. 輸入電壓：200V±10%
2. 輸出電壓：200V±10%
3. 額定容量：10kVA
4. 空載損耗≤5%
5. 阻抗電壓≤5%
6. 重量：30Kg
7. 衰減效果： 10KHZ-100KHZ≥ 20db，100KHZ-30MKZ≥ 60db



第四部分：OWF-50kV耦合電容器分壓器

1. 節長800mm，
2. 節重23Kg
3. 一個頂環
4. 電容量：500PF
5. 局放量≤5PC



第五部分：BR-50kV/8K無局放保護電阻

1. 外形尺寸：直徑60mm*長度600mm
2. 重量：3kg
3. 配套試驗連接線、屏蔽罩、屏蔽線等



第六部分：KVJF-2002型局部放電檢測儀

一、概  述

    KVJF-2002型局部放電檢測儀是近年來新研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。

    本儀器檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量，指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

    本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。

二、主要技術指標

1. 可測試品的電容量范圍6pF--250μF
2. 檢測靈敏度

   輸入單元序號	調諧電容	單位	靈敏度（pC）
   1	6-25-100	pF	0.02
   2	25-100-400	pF	0.04
   3	100-400-1500	pF	0.06
   4	400-1500-6000	pF	0.1
   5	1500-6000-25000	pF	0.2
   6	0.006-0.025-0.1	μF	0.3
   7	0.025-0.1-0.4	μF	0.5
   8	0.1-0.4-1.5	μF	1
   9	0.4-1.5-6.0	μF	1.5
   10	1.5-6.0-25	μF	2.5
   11	6.0-25-60	μF	5
   12	25-60-250	μF	10
   13	電 阻		0.5

3. 放大器頻帶：
   • 低端：10kHz、20kHz、40kHz任選
   • 高端：80kHz、200kHz、300kHz任選
4. 放大器增益調節：
   •  粗調六檔，檔間增益20±1db；細調范圍>20db

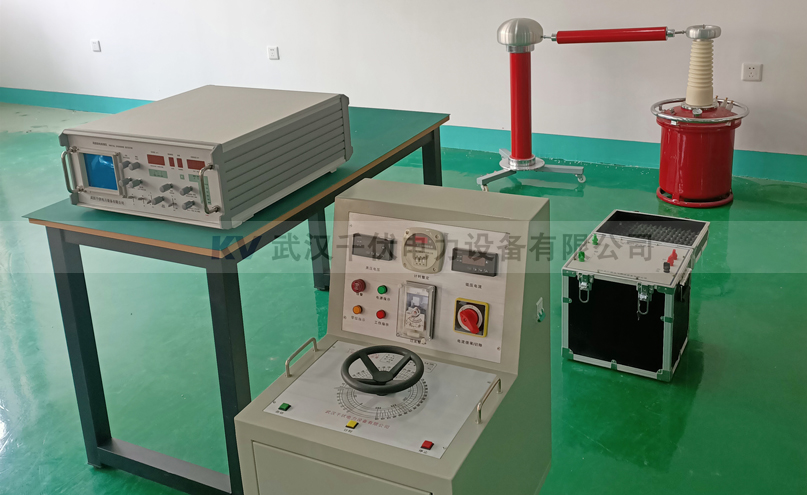

局放測試裝置配置及操作步驟
