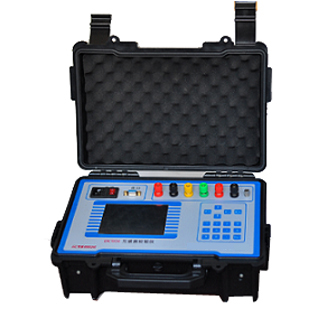

KVQT全自動程控源互感器校驗臺
1.適用范圍
本技術規范規定了互感器室內檢定裝置的使用環境條件、額定參數、結構與選型要求、試驗、標志等具體內容。
本技術規范適用于電力公司內，互感器室內檢定裝置的采購及驗收試驗。本技術規范是在國家和行業有關標準的基礎上，針對供電系統的實際使用需要，提出了更高的技術要求。在本規范中未作明確規定的內容，必須全面符合國家及電力行業有關規定。
2.引用標準規范
GB1208-2006《電流互感器》
GB1207-2006《電壓互感器》
JJG169-1993《互感器校驗儀檢定規程》
JJG1021-2007《電力互感器檢定規程》
JJG313-1994《測量用電流互感器檢定規程》
JJG314-1994《測量用電壓互感器檢定規程》
DL/1668-1999《測量用電流互感器檢定裝置》
ZBY096-1994《精密電壓互感器技術條件》
ZBY097-1994《精密電流互感器技術條件》
3.主要裝置
3.1程控源互感器檢定裝置
3.2帶升流器精密電流標準互感器
3.3帶升壓器精密電壓標準互感器
4.裝置主要功能
4.1可檢定0.05S及以下電流互感器或0.05級及以下電壓互感器的誤差校驗；
4.2校驗臺造型美觀大方；
4.3自動調壓：程控源輸出電流電壓具有實時測量顯示功能；
4.4自動定點、換檔：
按照國家規程規定，自動調壓至測量點；穩定性好，時間短，重復性好；
4.5自動測量、校驗：
實現自動校驗，根據國家檢定規程，裝置根據測試數據自動進行量程切換，自動進行滿載、輕載測量。
4.6手動測量、校驗：能實現自動/手動測量、檢驗的選擇。
4.7電流、電壓負載箱自動切換；
4.8臺體根據計算機下達的指令能自動切換標準互感器的一次和二次接線,無需人工參與接線；
4.9校驗儀可單獨使用，方便調試檢定和現場使用；
4.10臺體有完善的報警和保護功能，發生過流、過壓、電源短路等不安全因素，臺體自動降低電流、降壓、并發出報警信號；
4.11數據通訊：
臺體能與SG186營銷業務應用系統連接，實現數據自動傳遞至SG186營銷業務應用系統數據庫；并能自動存儲到計算機（軟件），數據自動存儲和掉電保護；供方無償提供接口軟件，無償升級、維護。
4.12自動打印證書：可根據需要輸出規程要求的各種證書文件；
4.13檢定過程中，能方便查看誤差，能顯示所測量的誤差曲線及誤差范圍；
4.14 軟件負責終身免費升級，能夠?qū)崿F(xiàn)網絡化管理，
4.15 CT自動退磁：
臺體裝有退磁電阻，無需手動操作，自動完成退磁實驗；
4.16互感器在校驗過程中拆接方便。
4.17檢定過程中，能方便看誤差，能顯示所測量的誤差曲線及誤差范圍。
4.18具有完善的在線幫助系統，所有的按鈕及工具欄有操作提示，所有功能及操作均有詳細的幫助說明；
4.19程控源安全保護：
程控源具有自鎖保護功能，保證設備安全；所有操作均具有雙重硬件保護及極性保護和變比錯誤判斷功能并可給出提示界面，可在特殊情況下按保護開關終止現行操作；
4.20控制軟件界面友好，操作方便，符合使用習慣，該軟件自動控制校驗儀及檢定臺、測試臺；
4.21自動管理數據：
軟件根據規程的要求自動對誤差數據進行管理；
4.22操作方式靈活：手動、自動，自由選擇；自動校驗時誤差超差具有聲響提示。
4.23軟件網絡功能強：
軟件兼容性強，易與不同系統聯系；
4.24軟件平臺：
4.24.1操作系統采用WINDOWS操作系統。
4.24.2圖形用戶接口，多窗口顯示，菜單驅動，鼠標操作。
4.24.3數據庫提供接口資料便于用戶維護和二次開發。
4.25具有統計功能，可按局號、廠號、校驗時間、檢定員、廠家分別統計。
4.26能有效的保護和處理數據；
4.27保證檢定數據及時保存，并保存成標準數據庫格式；
4.28對硬盤數據能及時進行備份；
4.29提供在其它機器上查詢及打印的程序；
4.30檢定的方案和證書格式可依據用戶需求進行設置，做到鼠標一點，即可自動打印檢定證書；
4.31依據不同試驗，智能判斷誤差數據并剔除粗大誤差，自動平均及按照修約規則化整誤差，誤差超限有明顯的報警顯示；
4.32完善的在線幫助系統，所有按鈕及工具欄有操作提示，所有功能及操作均有詳細的幫助及說明；
4.33保證通信穩定可靠。
4.34裝置能測量阻抗、導納。
5.裝置主要技術指標
5.1程控源校驗臺主要技術指標：
5.1.1 為了獲得穩定快速的0-250V輸出電壓，校驗臺必須使用自帶顯示和保護的全自動程控源:
臺體輸入電源：電壓：AC 220V±10％；頻率：50Hz±0.5 Hz
5.1.2工作環境：溫度：-10℃～40℃；濕度：<80％（25℃）
5.1.3輸出功率：10kVA
5.1.4百分表準確度：1％，顯示范圍：1～199％
5.1.5二次量程：電壓：100V， 100V/√3 ；電流：1、5（A）
5.1.6自動穩定點：
電壓（％）：20、50、80、100、120
電流（％）：1、5、20、100、120
5.1.7過流保護檔選擇：自動
5.1.8最小微調：﹤0.04％
5.1.9重量：小于120kg
5.1.10退磁電阻：8W
5.2 互感器校驗儀的相關參數
5.2.1測量范圍：
同相分量（％）：0.0001～200.0 分辨率：0.0001
正交分量（分）：0.001～999.9 分辨率：0.001
阻抗（W）：0.0001～10.0 分辨率：0.0001
導納：0.0001～10.0 分辨率：0.0001
5.2.2基本誤差：
同相分量： DX=±（X×2％+Y×2％±D）
正交分量： DY=±（X×2％+Y×2％±D）
“X”、“Y”——儀器的顯示值 “D”——儀器的量化誤差
百 分 表： 0.5級
5.2.3工作范圍：
電流：（1％-149％）In （In=5A）
（5％-149％）In （In=1A）
電壓：（5％-149％）Un （Un=100V，100V/√3 ）
（5％-199％）Un （Un=100V/√3 ）
5.2.4工作負荷：
電流：To對Tx<0.12W cosΦ=1
電壓：a對x<0.25VA (100V)
5.2.5極性錯誤指示
額定工作電流（電壓）的5％以上，誤差超過180％時，應有極性指示。
5.2.6變比錯誤指示
額定工作電流（電壓）的5％以上，誤差超過30％而小于180％時，應有變比錯誤指示。
5.2.7絕緣和耐壓試驗及說明：
接地端子和地網接地相通
K和D端子均與地網接地不通
電源插座對外殼能承受1.5kV，1min耐壓
5.3全自動電流電壓互感器負荷箱的相關參數
電流檔和電壓檔都能全自動切換
5.3.1額定容量：
電壓：1.25VA～158.75VA? COSΦ=0.8、COSΦ=1.0
電流：2.5VA～60VA? COSΦ=0.8
2.5VA～5VA? COSΦ=1.0
5.3.2測量范圍：
電壓： 20％～120％
電流： 1％～120％?
5.3.3二次電壓：100V ,110V,100/√3V,110V/√3V
二次電流：5A,1A
5.3.4功率因數：0.8，1
5.3.5準 確 度：±3％
5.4帶升流器精密標準電流互感器：
配套的帶升流器的標準電流互感器，在測量中具有升流和作為標準互感器雙重功效，技術指標如下：
一次電流：5A～5000A
二次電流：5A,1A
頻率：50Hz 準確度等級：0.05S級
升流器電壓：250V 升流器容量：24kVA
額定負荷：5VA,1VA 下限負荷：2.5VA
功率因數：1.0 額定電壓：500V
5.5 HJ-50G3標準電壓互感器
主要特點：
50kV/√3，0.05級電壓互感器是高電壓等級，高準確度的電壓互感器，可實現，校驗50kV， 0.1級以下的電壓互感器， 100V時可帶0.25VA的二次負荷，可完全滿足電壓互感器的檢定要求。
技術指標：
額定電壓比 |
50kV/√3，100/√3V、 |
| 額定二次容量 |
0-0.25VA,CosФ=1.0 |
| 準確度級別 |
0.05級 |
| 額定頻率 |
50HZ |
